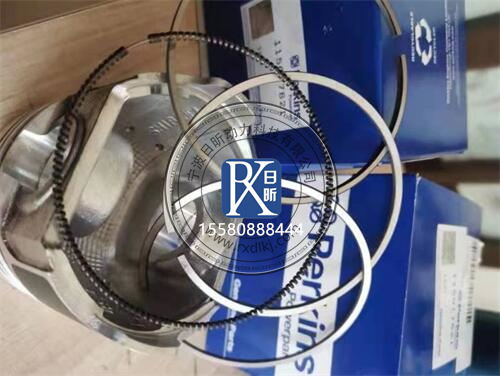

活塞環:發動機的關鍵配角
在珀金斯Perkins發動機的復雜結構中,活塞環雖只是小小的部件,卻扮演著不可或缺的角色,堪稱發動機的“隱形守護者”。它主要分為氣環和油環,雖個頭不大,卻身兼數職,對發動機的正常運行起著關鍵作用。
氣環如同緊密貼合的“密封衛士”,安裝在活塞頭部,其首要職責是確保氣缸與活塞間的密封性,有效阻止燃燒室內高溫高壓的燃氣泄漏到曲軸箱。一旦發生漏氣,發動機動力會顯著減弱,燃油效率降低,還可能導致機油變質。同時,氣環還肩負著導熱的重任,將活塞頂部大量的熱量傳遞至氣缸壁,再由冷卻系統帶走,保障活塞不會因過熱而損壞,穩定發動機的工作溫度。
而油環安裝在活塞下部,肩負著“刮油”與“布油”的雙重使命。下行時,油環如同認真的清潔工,精準刮除氣缸壁上多余的機油,防止機油竄入燃燒室參與燃燒,避免產生積碳,降低油耗與排放;上行時,又均勻地在氣缸壁上鋪展一層薄薄的機油膜,為活塞、活塞環與氣缸壁之間的摩擦提供良好潤滑,減少磨損,延長發動機使用壽命。
發動機運轉時,活塞環的工作環境極為嚴苛。它不僅要承受高達幾百攝氏度的高溫,還要在氣缸內以極高的速度往復運動,每秒鐘可達數十次,承受巨大的機械應力與摩擦力。活塞環的這些重要作用,都與一個關鍵因素緊密相關——活塞環開口間隙。正是這個看似不起眼的間隙,深刻影響著活塞環能否正常發揮作用,進而決定著發動機的性能表現。

開口間隙:數值里的發動機奧秘
(一)標準數值大起底
在珀金斯發動機中,不同類型的活塞環,開口間隙有著明確且精細的標準范圍。第一道氣環作為抵御燃氣泄漏的“先鋒”,承受著最為嚴苛的工作環境,其開口間隙通常被設定在0.4-0.6mm。第二道和第三道氣環工作環境的嚴苛程度稍低,它們的開口間隙范圍在0.25-0.4mm。而負責刮油與布油的油環,開口間隙一般為0.35-0.55mm。這些看似微小的數值,是工程師們經過無數次試驗與計算得出的最佳方案,是保障發動機性能的關鍵。
(二)為何是這些數值
這些標準數值的設定有著充分的科學依據,絕非隨意為之。從密封性能角度來看,合適的開口間隙是確保活塞環與氣缸壁緊密貼合、防止燃氣泄漏的關鍵。若開口間隙過小,活塞環在工作時受熱膨脹,就可能會卡死在氣缸壁上,使密封失效,高溫高壓燃氣會大量泄漏,導致發動機功率大幅下降,燃油經濟性變差。而間隙過大,燃氣則會輕易從開口處泄漏,同樣無法保證燃燒室的密封性,削弱發動機動力。
熱膨脹也是設定開口間隙數值時必須重點考慮的因素。發動機工作時,活塞環處于高溫環境,溫度可高達幾百攝氏度,材料會發生明顯的熱膨脹。以第一道氣環為例,0.4-0.6mm的開口間隙,就是在保證其有效密封的同時,為熱膨脹預留出充足的空間,防止因膨脹過度而卡死,確保活塞環在各種工況下都能正常工作,保障發動機穩定運行。此外,不同類型活塞環的功能差異,也決定了它們開口間隙數值的不同。氣環主要負責密封,需更注重密封性與熱膨脹的平衡;油環的刮油和布油功能,要求其開口間隙既能保證自身靈活運動,又能有效控制機油量,所以有著獨特的數值范圍。
測量那些事兒:精準把握間隙
要想確保活塞環開口間隙符合珀金斯發動機的標準,精準測量必不可少。這不僅是判斷活塞環能否正常工作的關鍵步驟,也是保障發動機穩定性能的重要前提。下面,我們就來深入了解一下測量活塞環開口間隙的詳細過程。
(一)工具選擇攻略
“工欲善其事,必先利其器”,測量活塞環開口間隙,厚薄規(也叫塞尺)是最佳工具。厚薄規由一組不同厚度的金屬薄片組成,每片上都標有精確的厚度值,常見規格有0.02-1mm等,能滿足不同精度要求的測量。其精度高,可精確到0.01mm,對于活塞環開口間隙這種微小尺寸的測量,能提供可靠數據。而且操作簡單,只需將合適厚度的薄片插入間隙,就能直觀得出間隙數值。
(二)操作步驟詳解
準備工作要細致:在測量前,需將氣缸和活塞環清理干凈,去除表面油污、積碳和雜質,以免影響測量精度。同時,選擇一個平穩、干凈的工作平臺,確保測量過程不受干擾。
活塞環入氣缸:把待測量的活塞環小心、平整地放入氣缸內。這一步需格外注意,要讓活塞環與氣缸壁保持垂直,不能有傾斜,否則測量結果會有較大偏差。
推至未磨損處:用活塞頭部將活塞環緩慢、平穩地推至氣缸未磨損處,一般可選擇氣缸的中上部。這是因為發動機工作時,氣缸上部磨損相對較小,能獲取更準確的原始間隙數據。推動過程要勻速,避免活塞環受到不必要的擠壓或碰撞。
厚薄規測間隙:選用合適厚度的厚薄規,輕輕插入活塞環開口處。從較薄的薄片開始嘗試,若能輕松插入且感覺間隙較大,就逐步換用更厚的薄片;反之,若插入困難,說明薄片過厚,需換用更薄的。當找到一片厚薄規,插入時稍有阻力,但又能順利插入,且插入后活塞環與厚薄規貼合緊密,此時厚薄規的厚度就是活塞環開口間隙的數值。讀取數值時,視線要與厚薄規刻度垂直,確保讀數準確。

異常影響:牽一發而動全身
(一)性能下滑的連鎖反應
活塞環開口間隙若偏離珀金斯發動機的標準范圍,會引發一系列嚴重后果,首當其沖的便是發動機性能的急劇下滑。當開口間隙過小時,活塞環在發動機工作時因受熱膨脹,很容易卡死在氣缸壁上。一旦發生這種情況,活塞環就無法正常發揮密封作用,高溫高壓的燃氣會大量泄漏,導致燃燒室壓力不足。這就如同給發動機的動力輸出踩了“急剎車”,發動機功率大幅降低,原本強勁的動力變得綿軟無力,無論是車輛的加速性能,還是機械設備的工作效率,都會受到嚴重影響。
不僅如此,燃氣泄漏還會使燃油無法充分燃燒,大量能量被浪費,直接導致油耗顯著增加。以一輛搭載珀金斯發動機的貨車為例,正常情況下百公里油耗為升,若活塞環開口間隙過小導致密封性能下降,百公里油耗可能會飆升至35升甚至更高,大大增加了運營成本。而當開口間隙過大,同樣會破壞燃燒室的密封性,燃氣會從開口處大量泄漏,使燃燒室內的壓力難以維持在正常水平,進而影響發動機的燃燒效率,造成動力減弱、油耗上升,發動機性能大打折扣。
(二)磨損與故障的惡性循環
不合適的開口間隙還會加速活塞環和氣缸壁的磨損,形成一個惡性循環,嚴重縮短發動機的使用壽命。當開口間隙過小時,活塞環與氣缸壁之間的摩擦力會因卡死或過度擠壓而急劇增大。在發動機高速運轉過程中,這種過大的摩擦力就像一把粗糙的砂紙,不斷地摩擦著活塞環和氣缸壁表面,使其表面的金屬逐漸磨損、剝落。隨著磨損的加劇,活塞環與氣缸壁之間的配合精度被破壞,間隙進一步增大,密封性能越來越差,燃氣泄漏更加嚴重,又會進一步加劇磨損,形成一個難以打破的惡性循環。
開口間隙過大也會引發類似的問題。由于密封不嚴,燃氣泄漏產生的沖擊力會使活塞環在環槽內產生劇烈晃動和沖擊,加速活塞環的磨損,同時也會對氣缸壁造成不均勻的沖刷磨損。長期處于這種異常磨損狀態下,發動機內部零部件的損壞風險大大增加,可能引發各種故障。比如,活塞環磨損嚴重后可能會斷裂,碎片進入發動機內部,導致更嚴重的機械損傷;氣缸壁磨損過度會出現拉傷、劃痕等問題,使發動機出現漏氣、燒機油等故障。發動機還可能出現異響、振動加劇、過熱等現象,嚴重影響其正常運行,維修成本也會大幅增加,甚至可能導致發動機提前報廢。
安裝小貼士:細節決定成敗
(一)方向的學問
在安裝珀金斯發動機活塞環時,開口方向的設置大有學問。活塞環的開口不能處于同一位置,而應相互錯開,一般建議錯開90度、120度或180度。這樣做的目的是避免在發動機工作過程中,因活塞環受熱膨脹而導致開口處相互重疊,引發漏氣問題,破壞燃燒室的密封性。同時,活塞環開口絕對不能對準活塞銷。活塞銷連接著活塞和連桿,在發動機運轉時,活塞銷承受著復雜的作用力,且運動頻繁。若活塞環開口正對活塞銷,在活塞往復運動過程中,不僅容易使活塞環受到額外的沖擊力而損壞,還會導致此處應力集中,影響活塞環的使用壽命,降低其密封性能。另外,第一道活塞環的開口最好對準進氣口,這是因為進氣沖程時,新鮮空氣或混合氣高速流入氣缸,能在一定程度上冷卻活塞環,減輕其工作負擔,同時有助于形成良好的密封效果,提高發動機的進氣效率,為后續的燃燒過程提供更充足的空氣或混合氣,保障發動機動力輸出。
(二)上下別顛倒
安裝活塞環時,還需特別注意其上下方向,切不可顛倒安裝。不同類型的活塞環,在結構設計上會有細微差別,這些差別決定了它們在發動機中的特定工作方式。比如,氣環和油環的結構和功能不同,氣環主要負責密封,其上下表面的設計旨在更好地與氣缸壁貼合,防止燃氣泄漏;油環則側重于刮油和布油,其結構設計是為了實現這兩個功能。如果將活塞環上下裝反,油環可能無法正常刮除氣缸壁上多余的機油,導致機油竄入燃燒室,造成燒機油現象,增加油耗,還會使燃燒室產生大量積碳,影響發動機的燃燒效率和性能。氣環裝反會使密封性能大打折扣,燃氣泄漏嚴重,發動機動力減弱,甚至可能引發其他故障。因此,在安裝活塞環前,一定要仔細查看廠家提供的安裝說明書,明確活塞環的上下方向標識,按照規定操作,確保活塞環安裝正確,讓它們在發動機中各司其職,共同保障發動機的穩定運行。

總結:小間隙,大作用
在珀金斯Perkins發動機的復雜體系中,活塞環開口間隙雖只是一個微小的細節,卻蘊含著巨大的能量,對發動機的性能、可靠性和使用壽命有著深遠影響。合適的開口間隙是活塞環正常工作的基石,它確保了發動機的良好密封性,維持穩定的動力輸出,有效控制油耗,減少磨損,降低故障風險。
無論是發動機的生產制造、安裝調試,還是日常使用與維護保養,都絕不能忽視活塞環開口間隙這一關鍵因素。我們要嚴格按照標準數值進行測量、調整和安裝,定期檢查開口間隙的狀態,及時發現并解決問題。只有這樣,才能讓珀金斯發動機始終保持最佳性能,在各種工況下穩定可靠地運行,為我們的生產生活提供強勁動力。希望通過這篇文章,能讓更多人認識到活塞環開口間隙的重要性,共同守護發動機的“健康”。
