一、基礎參數與系統設計

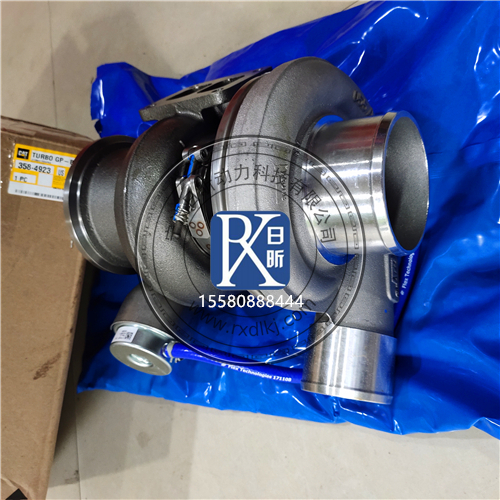

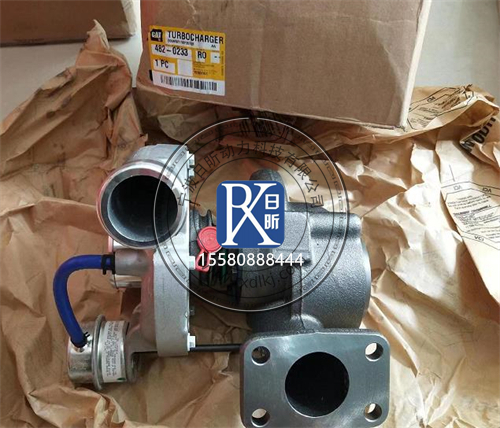

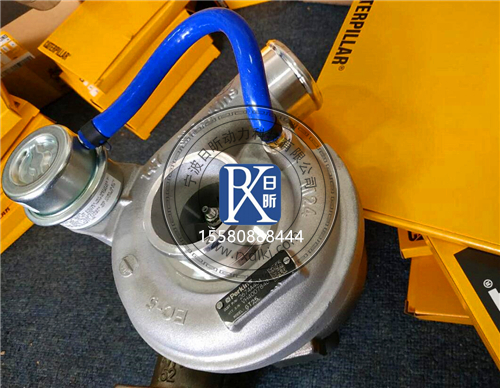

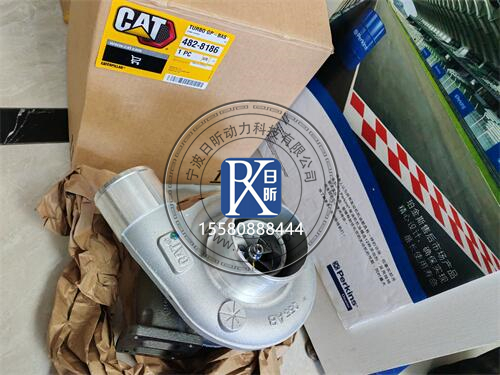

卡特彼勒C13柴油機采用廢氣門渦輪增壓器+空對空后冷系統，通過電子控制模塊（ADEMA4）實現全工況增壓壓力動態調節。其增壓壓力受以下因素影響：
海拔補償：集成自動海拔補償功能，每升高1000米，增壓壓力目標值增加約0.02MPa
負荷響應：采用可變截面渦輪（VGT）技術，全負荷時渦輪轉速可達180,000-220,000rpm
溫度修正：中冷器后空氣溫度需控制在80℃以內（環境溫度25℃時），超溫時自動限制增壓壓力

二、典型工況標準值（基于卡特彼勒技術文檔與實測數據）
（一）怠速工況（750-850rpm）
增壓壓力：0.15-0.20MPa（1.5-2.0bar）
技術要求：壓力波動≤±0.01MPa，穩定時間≤3秒
異常表現：若低于0.12MPa，可能是渦輪軸卡滯或進氣泄漏；高于0.25MPa需檢查旁通閥控制電路
（二）部分負荷工況（25%-75%負荷）
增壓壓力：0.30-0.60MPa（3.0-6.0bar）
25%負荷：0.30-0.40MPa（3.0-4.0bar）
50%負荷：0.45-0.55MPa（4.5-5.5bar）
75%負荷：0.55-0.60MPa（5.5-6.0bar）
技術要求：壓力上升速率≥0.15MPa/s，超調量≤5%
（三）全負荷工況（100%負荷，1800-2100rpm）
增壓壓力：0.80-1.20MPa（8.0-12.0bar）
技術標準：
海拔0米：1.10-1.20MPa（11.0-12.0bar）
海拔2000米：0.95-1.05MPa（9.5-10.5bar）（自動補償后）
異常表現：若低于0.70MPa，可能是渦輪葉片磨損或中冷器堵塞；高于1.30MPa需檢查壓力傳感器校準值
（四）高原工況（海拔＞2000米）
補償規則：每升高1000米，增壓壓力目標值增加0.02MPa
實測數據：
海拔3000米：0.90-1.00MPa（9.0-10.0bar）
海拔4000米：0.80-0.90MPa（8.0-9.0bar）
技術要求：補償后壓力波動≤±0.03MPa，響應時間≤2秒
（五）冷啟動工況（環境溫度＜0℃）
啟動階段：0.10-0.15MPa（1.0-1.5bar）（預熱塞工作時）
暖機后：0.18-0.22MPa（1.8-2.2bar）
技術規范：啟動后3分鐘內壓力應達到怠速標準值，否則需檢查渦輪軸承潤滑狀態

三、測量方法與驗證標準
（一）測量位置
標準測點：中冷器后進氣歧管（壓力傳感器安裝位置）
備用測點：渦輪增壓器出口（需使用專用適配器）
（二）檢測工具
靜態測試：
高精度壓力表（量程0-2MPa，精度±0.5%FS）
壓力校準儀（如HBMP3MB）
動態測試：
示波器（帶寬≥100kHz）
卡特彼勒電子技師（ET）診斷儀
（三）驗證流程
怠速驗證：
啟動發動機，怠速運行5分鐘
讀取ET診斷儀“增壓壓力”參數，應在0.15-0.20MPa之間
斷開旁通閥控制線，壓力應立即升至0.25-0.30MPa（驗證閥門響應）
全負荷驗證：
加載至100%負荷，穩定運行5分鐘
監測中冷器后溫度（應≤80℃）
使用示波器記錄壓力波形，波動應≤±0.05MPa

四、典型故障診斷與調整
（一）增壓壓力不足（低于標準值20%）
排查步驟：
檢查空氣濾清器壓降（應≤0.015MPa）
檢測渦輪軸轉動阻力（手動轉動應無卡滯，軸向竄動量≤0.15mm）
讀取ET診斷儀“渦輪轉速”參數，全負荷時應≥180,000rpm
實戰案例：
某C13發動機全負荷壓力僅0.65MPa，經檢查發現中冷器內部堵塞，清潔后壓力恢復至1.12MPa
（二）增壓壓力波動過大（波動＞±0.1MPa）
診斷要點：
檢查旁通閥真空執行器密封性（施加-0.02MPa真空度，泄漏量≤5ml/min）
檢測增壓壓力傳感器信號延遲（應≤0.02秒）
驗證ECU控制策略（通過ET調整PID參數）
維修案例：
一輛C13裝載機在部分負荷時壓力波動達±0.15MPa，更換旁通閥電磁閥后故障排除
（三）高原運行壓力異常
處理流程：
通過ET重新校準海拔補償系數（標準值：0.02MPa/1000米）
檢查進氣溫度傳感器補償曲線（-40℃至130℃對應0.5-4.5V信號）
清潔渦輪增壓器散熱孔（使用0.4MPa壓縮空氣）
技術規范：
高原地區建議每500小時檢查渦輪軸軸承間隙（徑向≤0.3mm，軸向≤0.15mm）

五、預防性維護技術規范
（一）定期保養項目
維護周期 關鍵項目 技術標準
500小時 清潔增壓壓力傳感器探頭 使用無水乙醇擦拭，避免損傷膜片
1000小時 檢查渦輪增壓器緊固螺栓 按規定扭矩（18±2Nm）復緊
2000小時 校準增壓壓力傳感器 使用標準壓力源（0-1.5MPa）驗證
4000小時 更換渦輪增壓器機油濾清器 使用原廠濾芯（零件號：1R-0758）
（二）油品與潤滑管理
機油規格：
使用卡特彼勒特級發動機油（TO-4Plus），粘度等級15W-40
油液監測周期：每2000小時檢測鐵含量（應≤20ppm）
燃油品質：
柴油硫含量≤10ppm，建議添加燃油清潔劑（如Cat#1R-0758）
每1000小時檢查噴油器開啟壓力（標準值：220±5MPa）
（三）數據記錄要求
建立設備檔案，記錄：
每次保養的增壓壓力實測值
渦輪轉速傳感器波形截圖
高原運行時的海拔補償系數
建議每500小時通過ET下載增壓系統運行日志，分析長期趨勢（如壓力衰減率≤0.5%/1000小時）

六、官方工具與技術支持
卡特彼勒電子技師（ET）：
功能：實時監控增壓壓力、渦輪轉速、旁通閥開度等參數
操作路徑：診斷→渦輪增壓系統→實時數據流
VIDA診斷儀：
特殊功能：執行增壓壓力傳感器自校準（菜單路徑：主動測試→P0236）
技術文檔：
推薦手冊：《C13IndustrialDieselEngineServiceManual》（文件編號：SEBU7892）
官方資源：通過Cat.com授權賬戶下載最新版技術公報
通過系統化監測和精準維護，卡特彼勒C13柴油機的增壓系統可實現8000小時以上的無故障運行。建議結合卡特彼勒遠程診斷服務（如CAT Connect）實時監控渦輪健康狀態，提前預警潛在故障。如需深度技術支持，可聯系卡特彼勒授權服務網點獲取定制化維護方案。
